Thermoplongeur plat - Montage A

Retour liste des produits
  • Puissance de 0,5 kW à 15 kW
  • Polyvalent
  • Encombrement minimum
  • Installation rapide



Modèles adaptés à toutes les configurations classiques de cuve en offrant une très grande surface d'échange dans un encombrement minimum
Particulièrement adapté jusqu'à 6 kW.



Montage A
Sur cadre métallique revêtu PP, PVDF, FEP ou cadre inox
Configuration standard : câble chauffant isolé Teflon® FEP sur cadre métallique revêtu PP ou PVDF. Pour une installation en bord ou en fond de cuve et pour thermoplongeurs de référence P30, P40, P90

options et accessoires

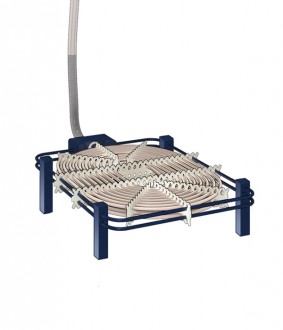

Pieds pour A

Pieds en PP ou PVDF pour installation en fond de cuve (hauteur standard 50 mm) -  réf en PP : PIPP, réf en PVDF : PIPF

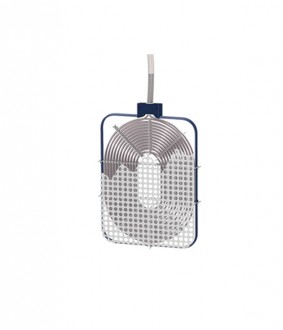

Protecteurs amovibles pour A

Protecteur plastique perforé PP ou PVDF - réf en PP : PRPPP, réf en PVDF : PRPPF

Rallongement des câbles

Câble d'alimentation C de type HO5 VV-F ou HO7 RN-F / Câble non chauffant N pour sortie de cuve.

Presse-étoupe Ø75 mm

Prévoir 300 mm de jeu sur la longueur H (hauteur de montage sur N), réf en PP : PEPP, réf en PVDF : PEPF
